振動傳感器特性自動標定系統
傳感器頻響測試采用振動比較法對加速度計的頻響進行檢定，傳感器安裝采用背靠背安裝，可以測試 檢定加速度傳感器的靈敏度、頻響曲線和幅值線性度。本系統參照標準為：JJG 298-2005 中頻標準振動 臺(比較法)檢定規程;GB/T20485.21-2007/ISO16063-21:2003 振動與沖擊傳感器校準方法第21部分：振 動比較法校準，(原GB/T13823.3 振動與沖擊傳感器的校準方法 正弦激勵比較法校準（二次校準）)為依據 配置的一套適合現場檢測振動傳感器靈敏度的裝置。

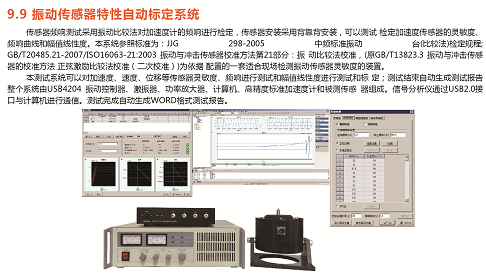

本測試系統可以對加速度、速度、位移等傳感器靈敏度、頻響進行測試和幅值線性度進行測試和標 定；測試結束自動生成測試報告 整個系統由USB4204 振動控制器、激振器、功率放大器、計算機、高精度標準加速度計和被測傳感 器組成。信號分析儀通過USB2.0接口與計算機進行通信。測試完成自動生成WORD格式測試報告。
本測試系統可以對加速度、速度、位移等傳感器靈敏度、頻響進行測試和幅值線性度進行測試和標 定；測試結束自動生成測試報告 整個系統由USB4204 振動控制器、激振器、功率放大器、計算機、高精度標準加速度計和被測傳感 器組成。信號分析儀通過USB2.0接口與計算機進行通信。測試完成自動生成WORD格式測試報告。
